- 行业资讯

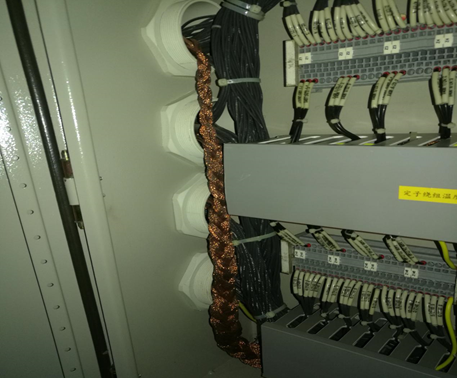

在西南某水力发电厂，因电厂左岸主、副厂房位置地层下部存在煤层，长期释放出较大量H2S（硫化氢）气体，厂房内即可闻到较重气味，H2S气体和长期处于潮湿环境地下厂房中的湿气会形成湿硫化氢气体环境，具有极强的腐蚀能力，电气元件被腐蚀后经常发生跳变等状况。
电厂、泰士特和某煤矿研究院等单位共同合作做了大量的分析，并通过加强通风等措施进行了处置，浓度虽有所降低，但未能从根本上解决电气元件被腐蚀的问题。

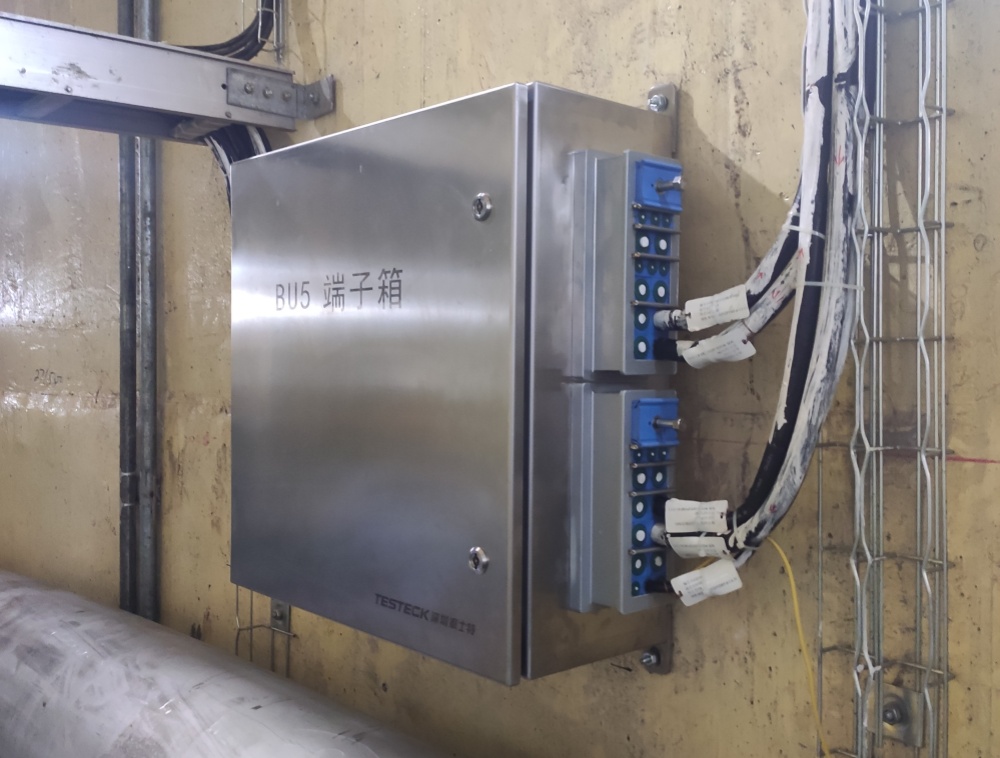

在泰士特科技和电厂工程师共同努力下，研究开发的气密减振电气箱在电厂应用，旨在通过密封隔离的方式隔离析出的H2S气体。在经过4年机组运行检验后，电厂工作人员对产品和解决方案给予了高度评价。
电厂测控分部主任表示：气密减振电气箱不仅解决了隔离H2S气体的问题，其减振特性还防止了机组振动造成的电气连接点松脱问题，相比以往，自应用气密减振电气箱4年以来，班组成员的检修工作量极度降低，几乎未再发生以往经常跳变的故障。
该项目获得三峡集团创新成果等多项奖励。
深圳泰士特科技向客户提供气密减振电气箱具有IP68密封等级、较佳的抗腐蚀性能、防火、支持冗余设计及防电缆意外扯拽等功能。此外，该密封电气箱可应用于其他恶劣工况下，为用户解决潮湿、淋雨等造成的困扰。
自成立以来，已为国内外800多个客户实施了2000多项项目改造。客户遍及国网、南网、华能、大唐、华电、国电、中电投、东电、哈电、ALSTOM、VOITH、三峡集团、特变电工等。
延伸阅读
腐蚀机理分析
由于多数端子排导体、导线及接线端子或采用铜制造或表面采用镀银处理以减小电阻，通过查询资料，对腐蚀机理进行了研究。
故障事例1，银配线导通不良。

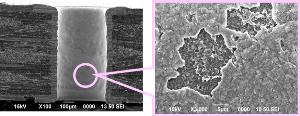

用电子显微镜观察发生故障的电子仪器基板配线表面，发现银配线部分有花状结晶。
使用EPMA对该结晶部分的断面进行元素分析，发现结晶为腐蚀生成物的硫化银，结晶下方的银配线也变细了。
最终通过分析结果推定，该故障的原因为腐蚀引起的配线导通不良。
故障示例2，镀银铜导线断路。
用电子显微镜观察发生故障的电子仪器的导线表面，发现导线表面有部分剥离。
对该剥离部分的断面使用TEM（透过型电子显微镜）分析，发现应被银覆盖的铜被腐蚀，从银表面分析出了硫化铜。
根据分析结果得知，判断故障原因为腐蚀生成物剥离后引起了断路。
腐蚀对金属导体的影响及抗腐蚀性研究：

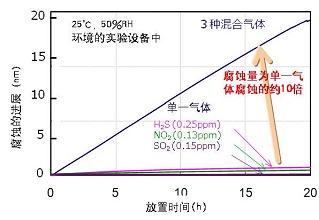

通针对硫化氢、二硫化氮和二氧化硫环境下做了模拟试验：
