泰士特气密减震电气箱,IP68防护等级,解决潮湿高硫环境接线问题

 泰士特气密减震电气箱,IP68防护等级,解决潮湿高硫环境接线问题
  • 公司动态

作者:
发布时间:



深圳泰士特科技多年专注服务水力发电机组,积累了大量的数据和经验。各类电气箱受到雨水、潮湿、振动、腐蚀气体影响,经常发生信号中断或失稳等情形,问题频繁发生,不仅无法保证机组或设备稳定运行,同时也产生了大量检修工作,增加了难度和成本。


根据客户不同的工况,深圳泰士特科技向客户提供气密减震电气箱换型(整体更换,含各类控制箱、端子箱、数据采集箱等安装及调试服务)和电气箱入口模块化密封改造(含安装服务)两种解决方案。


在实际应用中,根据现场工况和客户追求的结果来确定实施方案。根据多年实施经验,通过以上两种方案结合应用,能够消除水电行业密封接线的各类问题,达到客户诉求。

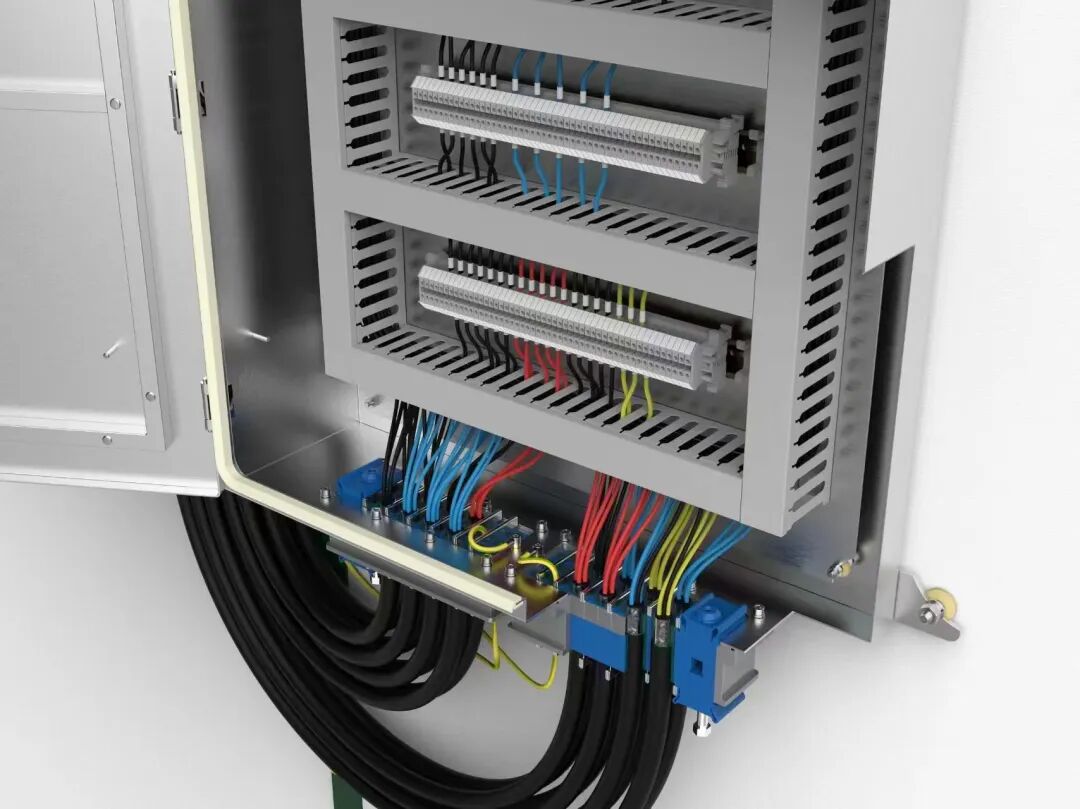

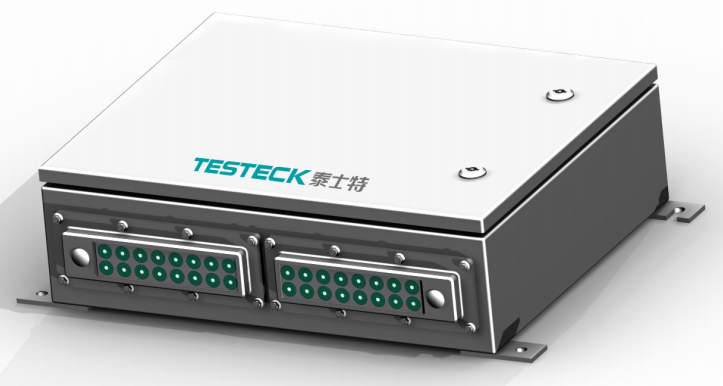

IP68接线端子箱

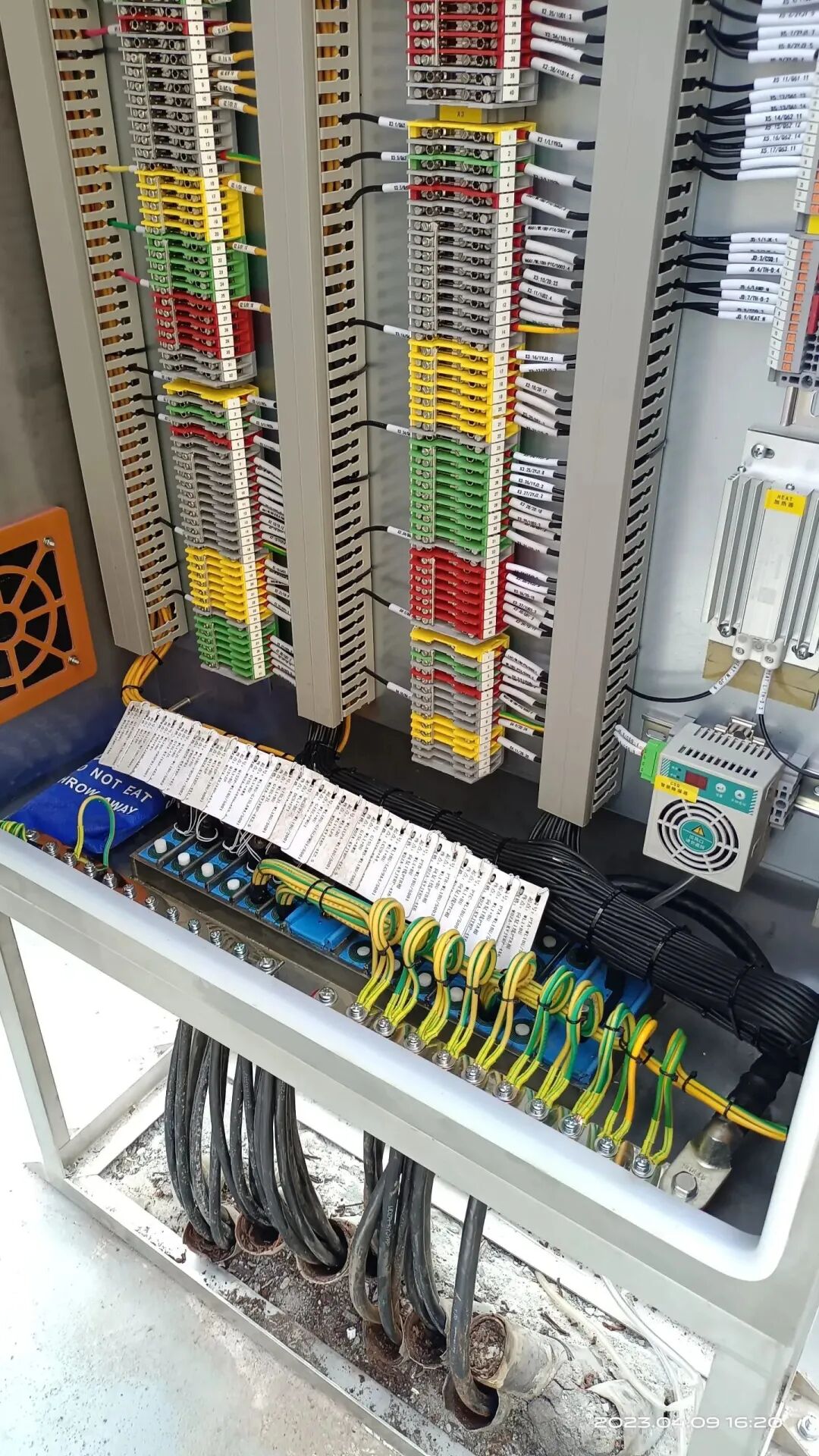

接线端子箱是一种转接施工线路的接口装置,用于实现电气连接,更利于布线及查线,还具备标注分支线路等作用,除此之外,深圳泰士特密封端子箱具有IP68密封等级、较佳的抗腐蚀性能、防火、支持冗余设计及防电缆意外扯拽等功能。

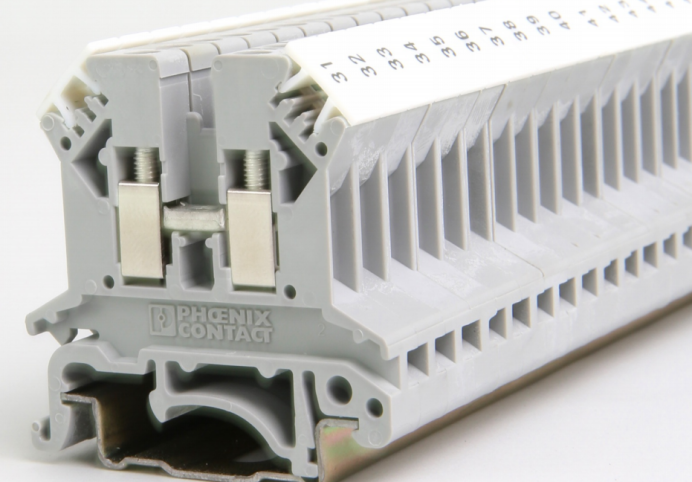

端子箱采用德国菲尼克斯接线端子,线径范围宽、桥接灵活、标识选项多,可连接各种线径的导线,用途广泛;设计紧凑,节省空间;采用成熟的螺钉连接技术,便于操作和使用。



端子箱根据客户需求及应用场景的不同采用多种线缆密封系统。


应用环境


雨淋环境

在户外(户外开关站、坝顶等部位)的电气箱,常年处于雨水侵蚀的环境,还经常会出现啮齿动物侵入等风险,易发生短路、断路等问题,甚至在热带发生了毒蛇攻击检修人员的恶劣事件;

潮湿环境

在地下厂房(风洞、尾水启闭机、技术供水区域等)、廊道内的电气箱,环境湿度大,电气箱内外结露状况根本无法避免,从而出现箱体锈穿、短路等问题,给运维人员造成很大的困扰;

振动环境

水力发电机机组因水力学运动、机械运动等因素会产生较大的振动,在振动环境下的电气箱,接线端子松动、松脱引起的接触不良经常发生,松动后因放电引发火灾的情形也偶有发生;

腐蚀环境

石油化工企业的设备常年工作在腐蚀环境下,某些厂房的建设位置底部含有一定储量的煤层或天然气,这些腐蚀性气体(如煤层或天然气释放的H2S气体)在潮湿环境下,会形成具有强腐蚀性的酸性物质(如湿硫化氢气体),在此类工况下工作的电气设备,会受到不同程度的腐蚀,严重的在3个月内铜排表面全部被腐蚀,从而因接触不良导致信号失稳或中断。

技术指标与质量保证

在出厂前按照QI-Q-HZ-004《端子箱出厂检验规范》和设计图纸进行检验和试验,出厂时按照例行检验/试验项目出具“成品验收报告”。

1)  整体密封等级:IP68(接入电缆时),型式试验;
2)  水密等级:在水深1m的工况下无泄露(接入电缆时),型式试验;
3)  气密等级:在≮-0.05MPa气体压差下无泄漏(接入电缆时),型式试验;
4)  减震性能:减振比具备主动隔离(机组)震动的能力,型式试验报告见附件3:振动试验报告;
5)  防火等级:GB23864≥1h(电气箱接入电缆区域整体隔热性能满足背火面温升不大于160℃),型式试验报告见附件4:防火试验报告;
6)  模块化密封组件及密封模块:耐高低温、耐老化性能、耐腐蚀性能,型式试验报告见附件5:检测报告;
7)  箱体、箱门、铰链及其它金属附件的材料:06Cr19Ni10(304)不锈钢(例行检验项目);
8)  箱体材料的厚度:2mm(例行检验项目);
9)  端子箱密封件材料:箱门密封条具备耐弱酸弱碱腐蚀、耐热空气老化、耐臭氧老化性能(例行检验项目);
10)箱体尺寸:按需(例行检验项目);
11)箱门开闭方式:铰链开合(例行检验项目);
12)电缆固定:电缆拔出的最小夹持力≮2kN(例行检验项目);
13)适应线缆的直径:Ф3-Ф96mm(例行检验项目);
14)模块化密封组件:支持冗余设计,具备变径技术,可适应不同直径的电缆,并根据实际需求进行调整。支持无损更换或增加电缆;防止啮齿动物侵入;
15)寿命:≮30年。

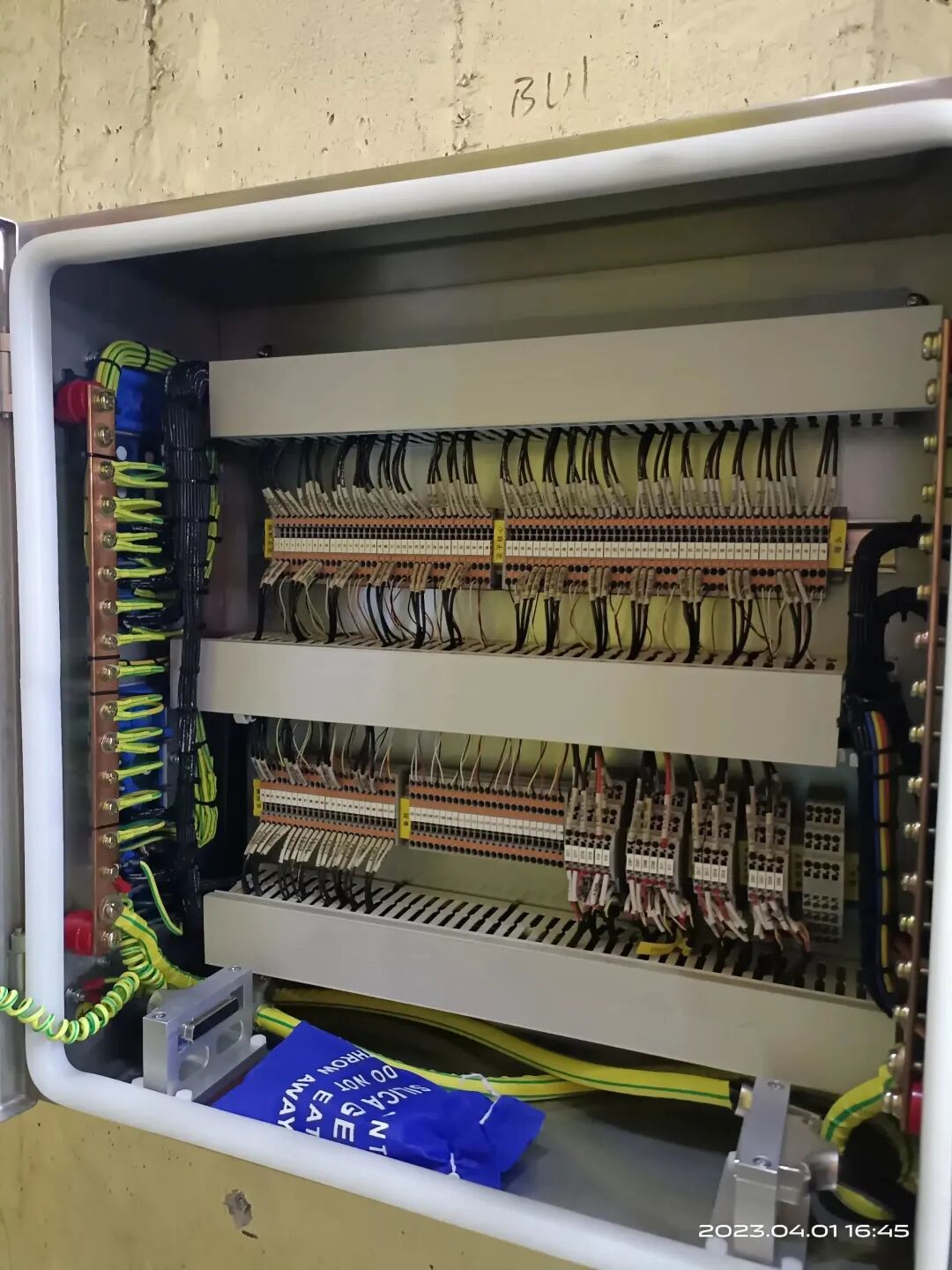

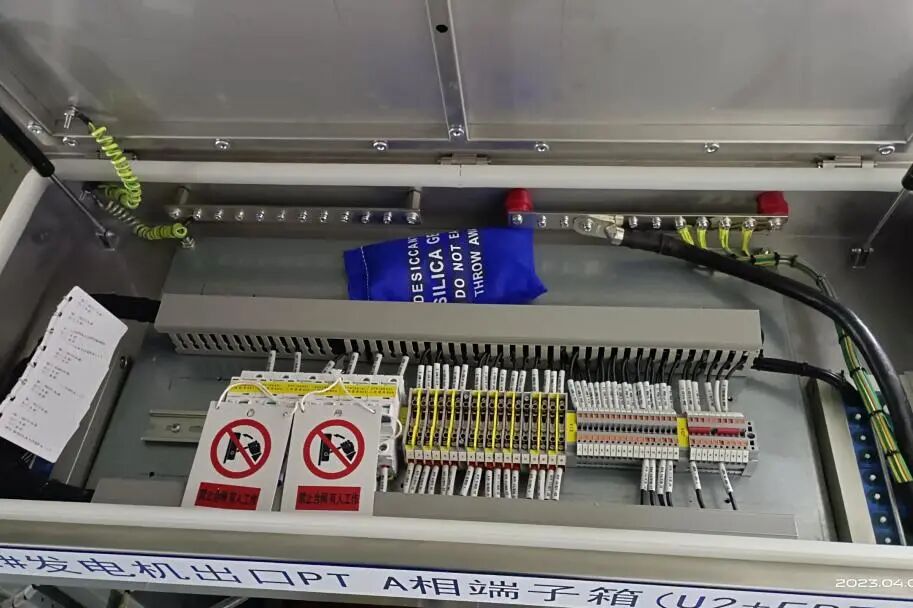

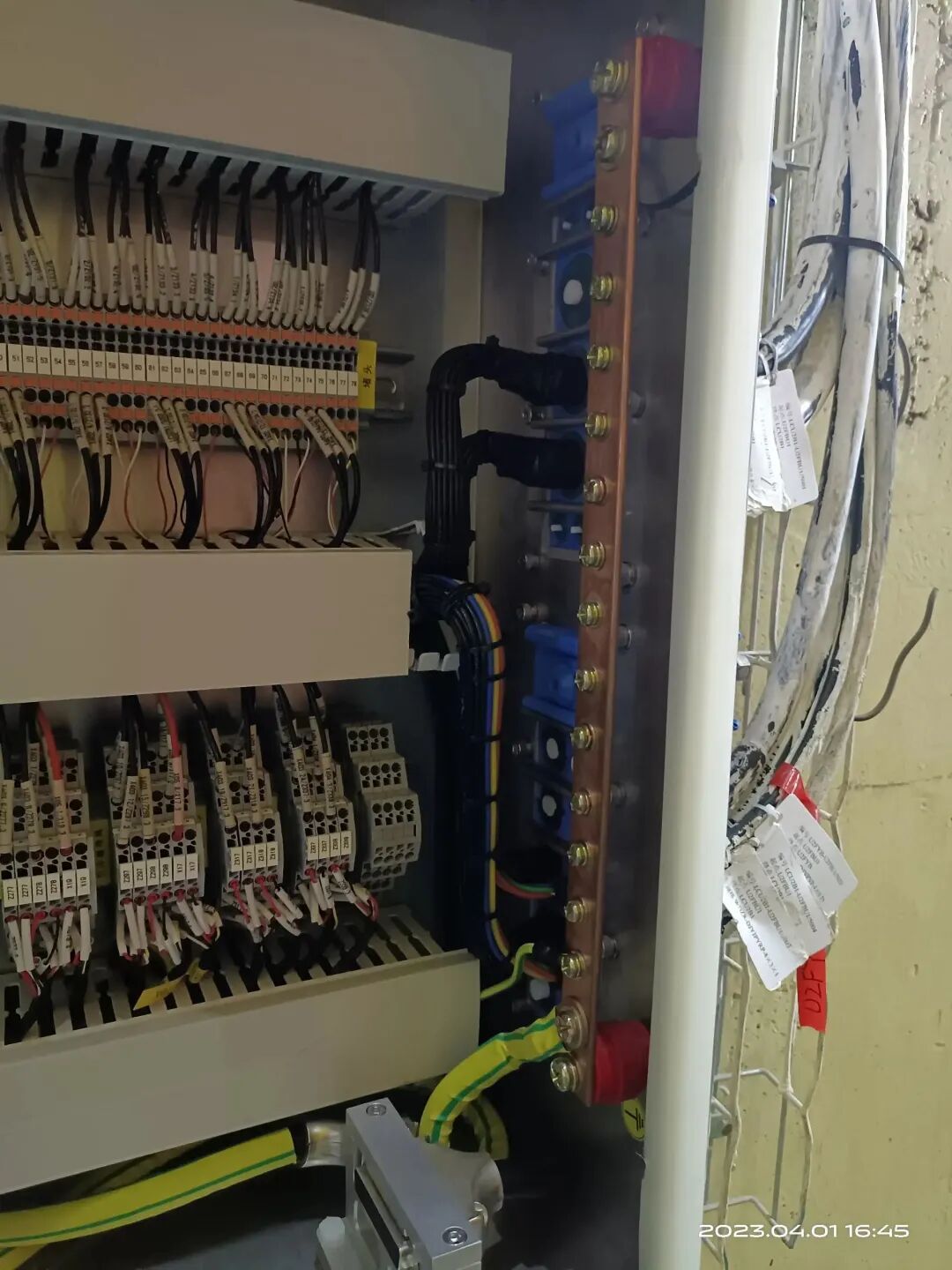

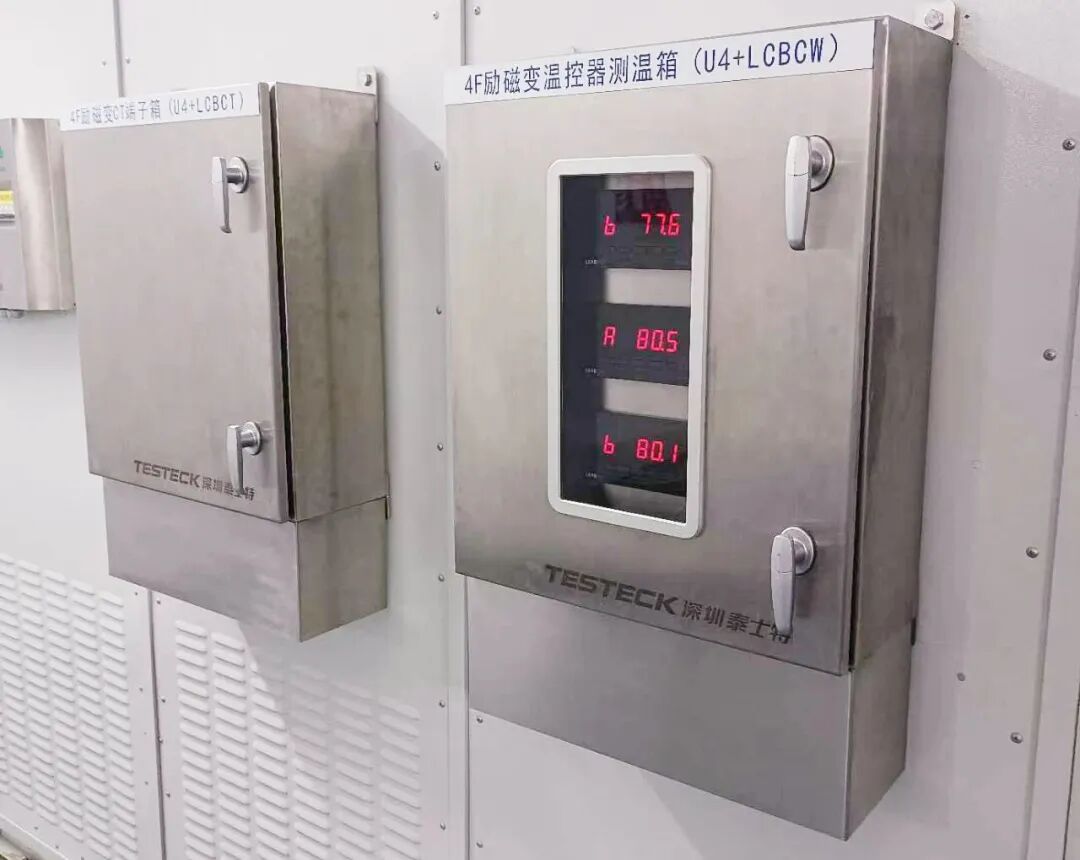

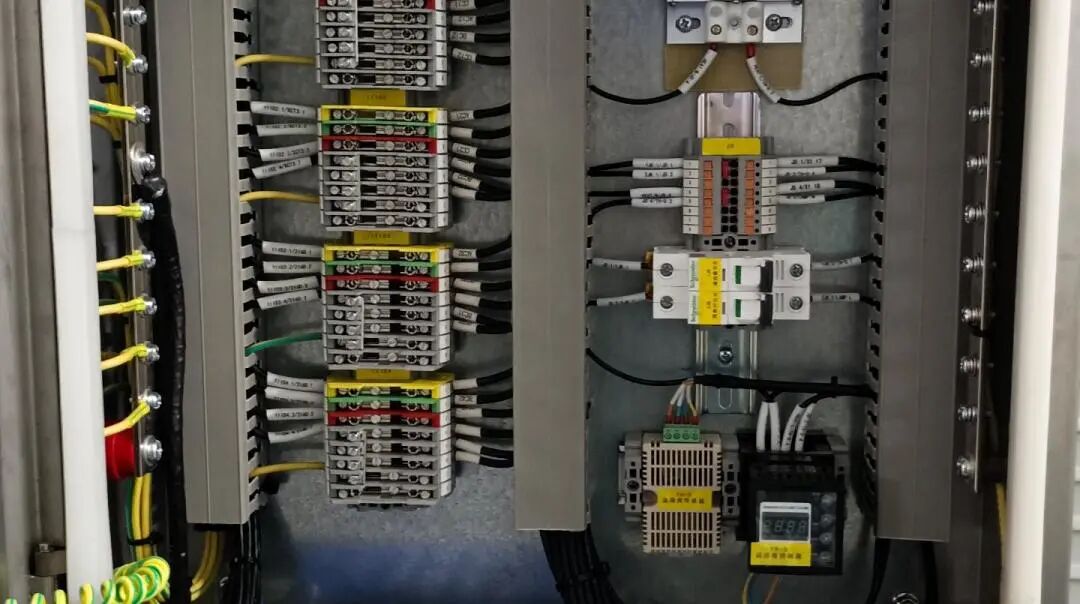

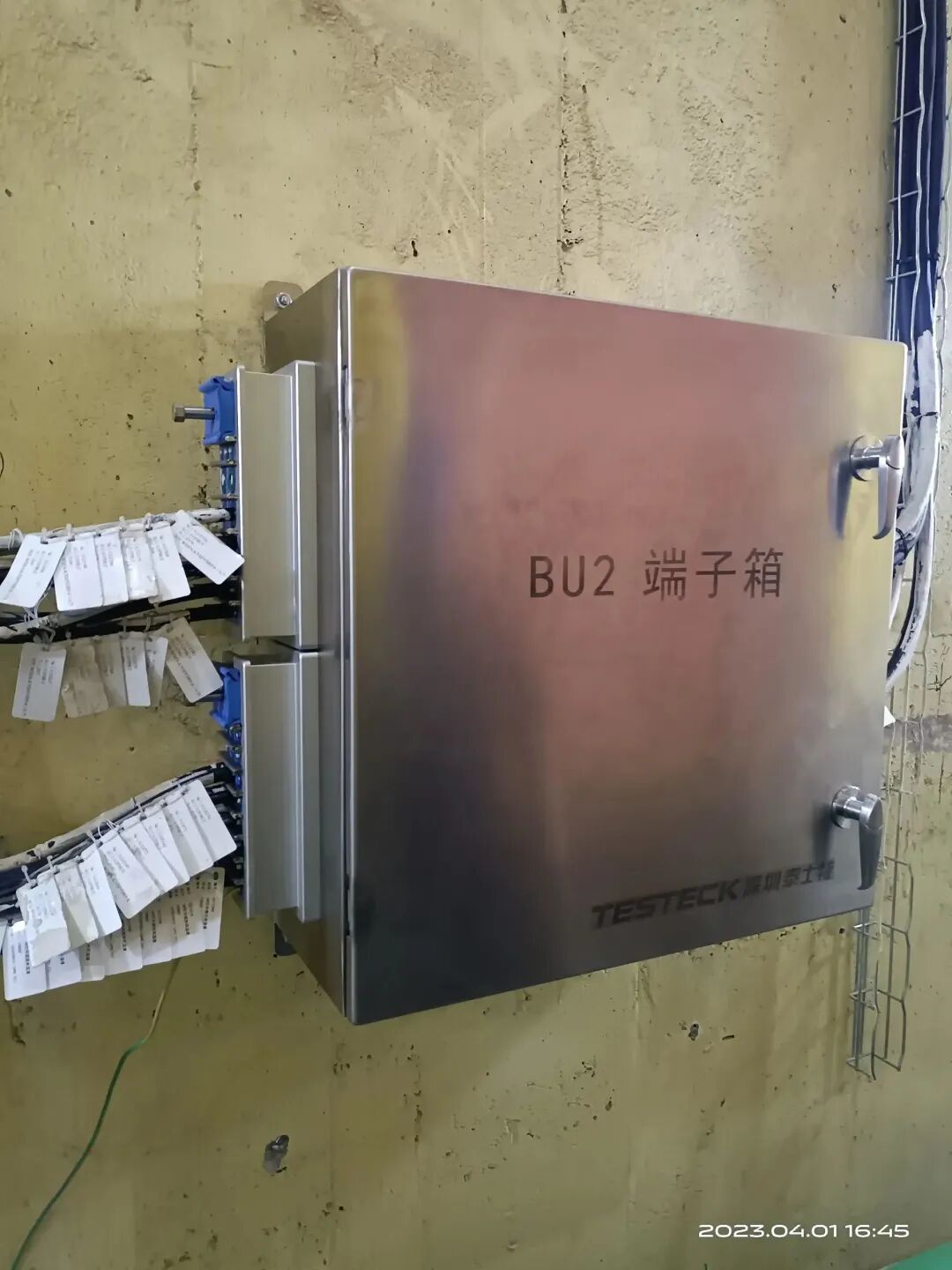

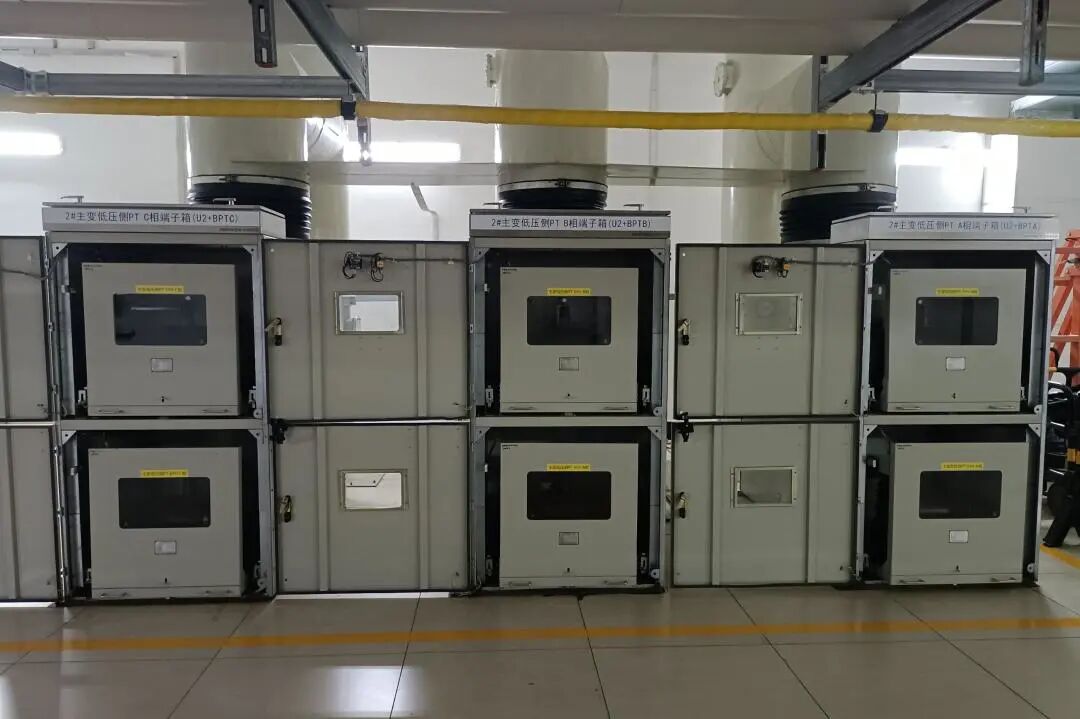

项目案例

深圳泰士特自成立以来为国内外800多个客户实施了2000多项项目改造。客户遍及国网、南网、华能、大唐、华电、国电、中电投、东电、哈电、ALSTOM、VOITH、三峡集团、特变电工等。
