水轮发电机之综合布线系统

水轮发电机之综合布线系统
主要应用于水轮机内部,起到整理传感器线束的功能。各部件之间衔接形成闭环,将传感器线束全部包裹在槽内,避免冷却油液运动作用力对线束的损伤,起到良好的保护作用,同时在结构上更加美观、整洁,也利于拆装。此结构适用于各种外形尺寸的水轮机。
1.综合布线系统,安装在水轮机内平面上,“标准线槽”、“定制转角”与“出线盒子”之间采用不锈钢自锁螺栓连接,与水轮机之间采用放松螺栓连接,各部件之间形成钢性连接,有效保证了此系统的稳定性。
2.线槽与水轮机之间形成独立空间,线槽内部油液不受外部油液运动影响,线槽外壁也有效的减少了外部油液运动对内部油液的作用力,可以有效保护传感器线束,减少传感器线束外皮的破损率。
3.此系统为便开式系统,后期更换测温电阻时仅需要打开相应的线槽就可以完成更换维护,相比传统的需要逐一切掉布条扎线更换,大大提高了更换效率,使维护工作更加简洁高效。
4.此系统适应各种尺寸水轮机出线,“标准线槽”为我司生产标准件,“定制转角”与“出线盒子”可根据实际水轮机尺寸进行设计定制。因此此系统适应各种尺寸需求,另外可根据实际油槽出线位置去排布各部件之间的位置,使结构安装更为灵活。

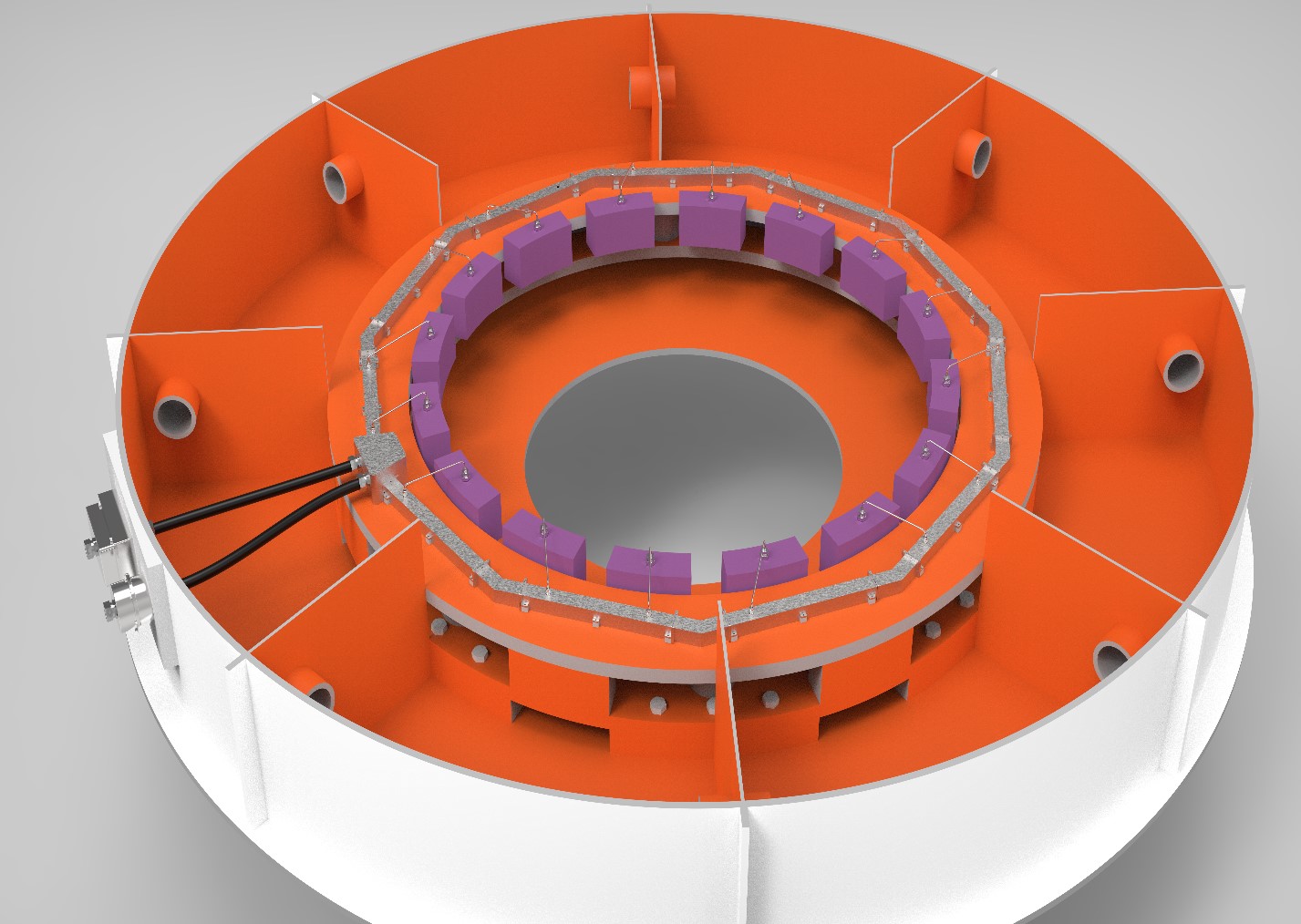

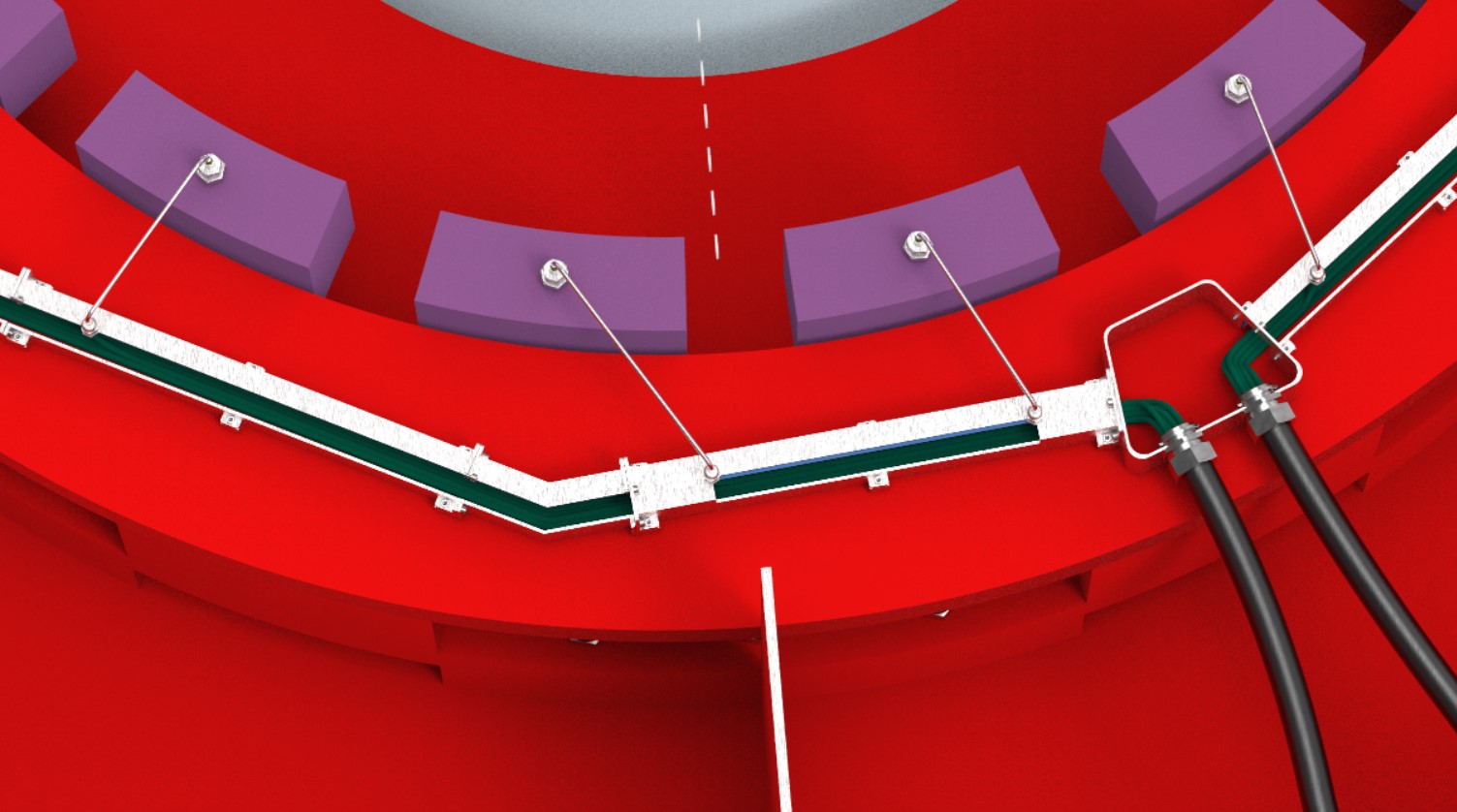

综合布线.jpg 综合布线1.jpg
