定子耐电压测试快速短接功能

定子耐电压测试快速短接功能

该快速短接功能基于深圳泰士特制造的航空气密减震电气箱,端子采用插拔式端子,监控侧、电阻测引线接入端子一侧两个接线端,端子另一侧接线孔接插拔式连接器的一端,连接器另一端与接工作接地。根据端子的实际数量,布置若干套连接器。机组运行期间,连接器处于断开状态;检修期间进行定子耐压测试时,插上连接器,实现全部测温电阻处于短接状态,相较于逐个短接的方式,极大减轻了工作量。

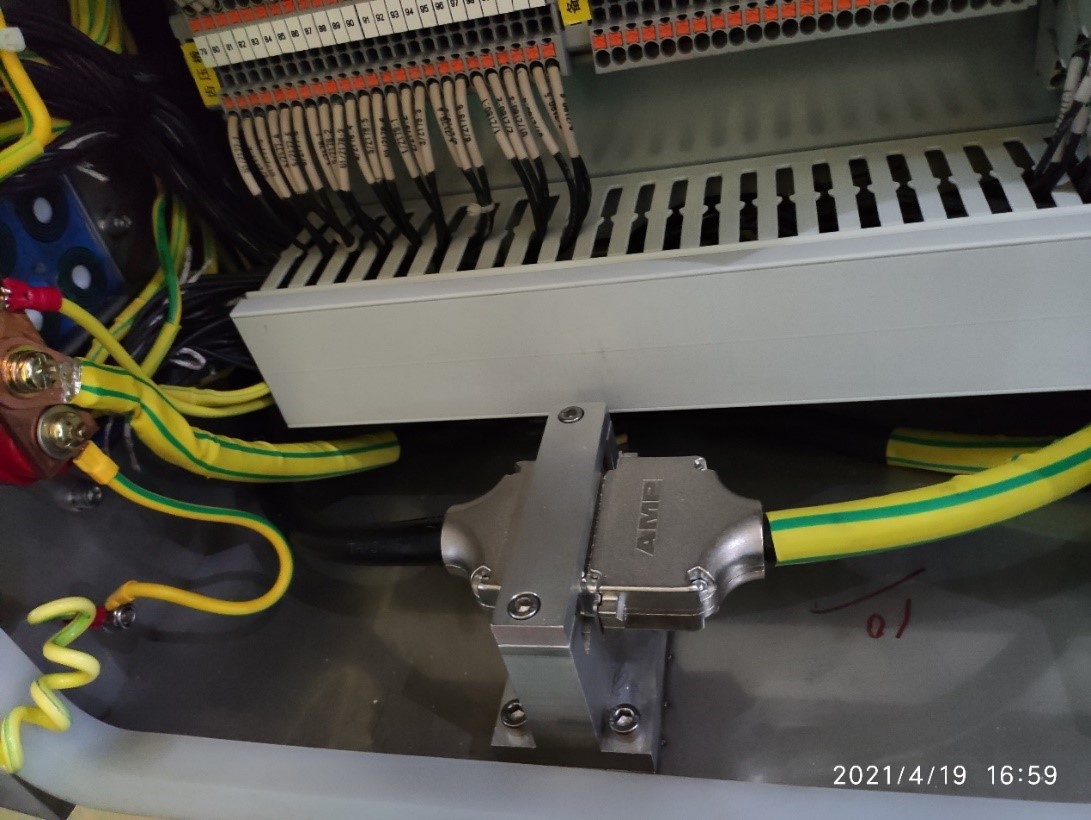

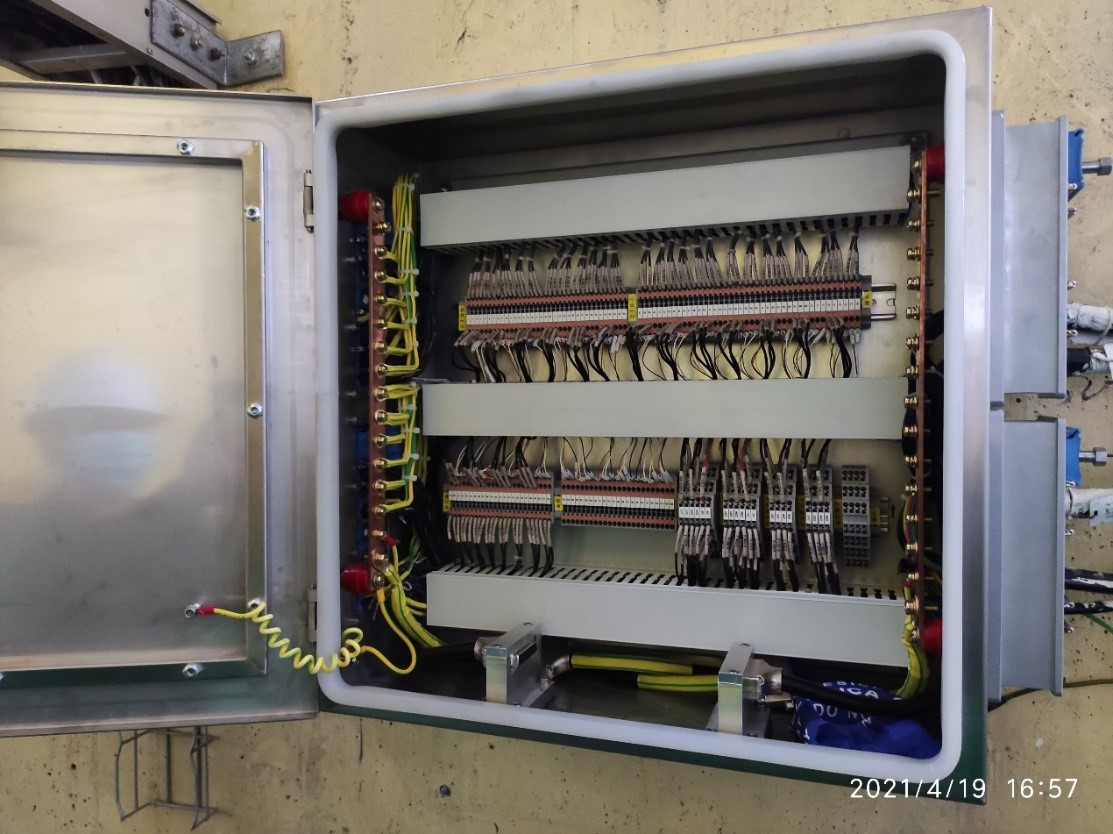

断开.jpg 连接.jpg
