随着电力、电子技术的迅速发展,电气系统自动化不断提升的同时,电磁干扰带给人们的困惑也随之而来。在电力、电子系统中消除电磁干扰 (EMI、EMP) 至关重要。在一些特殊的场合,如核电、军工、大型电力设备,还需要考虑战争时期的电子对抗能力,避免电磁脉冲炸弹的冲击致使整个系统瘫痪。

针对以上特殊需求,深圳泰士特研发生产的具备屏蔽(ES、PE)、接地(BG)功能的密封模块与常规密封模块相结合,大幅降低电磁干扰信号沿电缆屏蔽层的传导 (360°环绕包裹,消除“猪尾巴”效应),大幅降低空间传导干扰。

具有电磁防护功能的

电缆穿隔密封解决方案

防护目的:特殊设计的模块阻断导流辐射、传导电磁干扰,将各种电磁干扰阻挡在墙体之外。

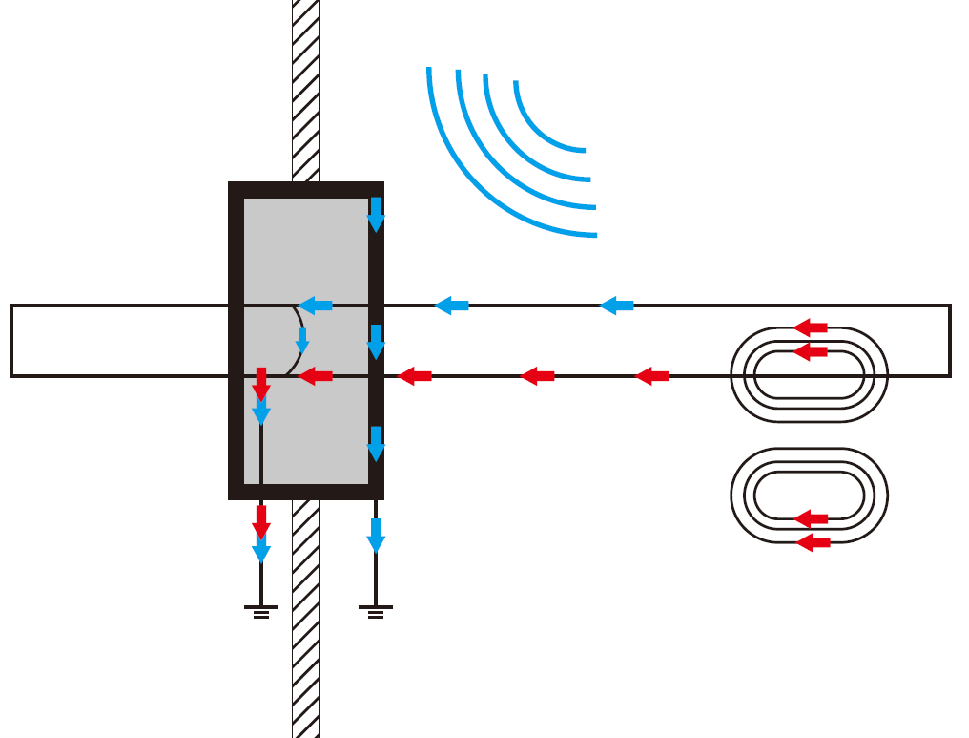

作用机理:模块内嵌入了铜箔或铜编织带,铜箔或铜编织带和线缆屏蔽层形成360°包裹,通过接地的金属框架将屏蔽层上传导的干扰信号导入大地,一般安装在屏蔽小室、控制室、计算机房等的电缆入口处。

模块内夹的半导体片,会将空间辐射传导至铜箔,由铜箔传导至接地的金属框架,这类产品往往和车辆壳体、建筑物的屏蔽相互配合,形成完整的法拉第笼,以屏蔽外部空间辐射。

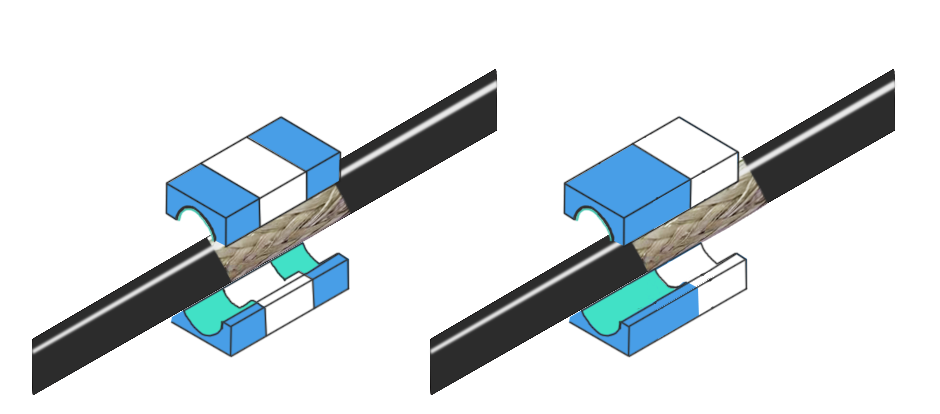

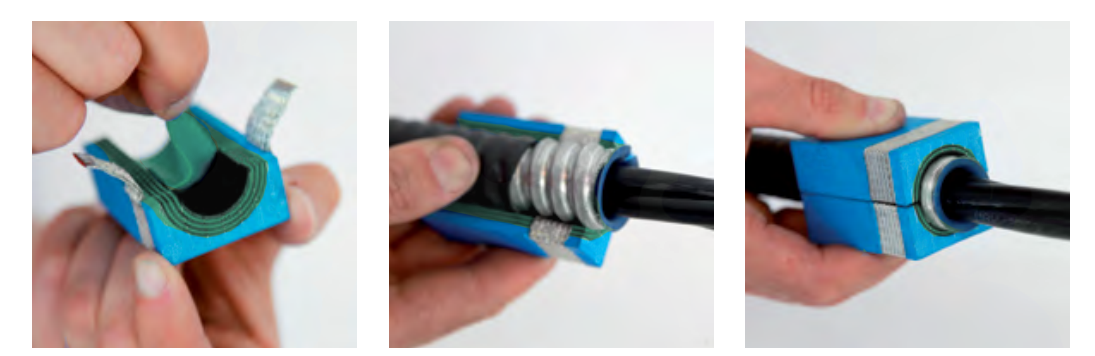

导电铜箔:导电铜箔可360°包裹电缆屏蔽层或者金属管道,形成低阻抗接地通路,屏蔽环境中的高频辐射和传导。

重型导电编织带:采用重型大功率编织带,可使铠装电缆或屏蔽电缆可靠接地,将雷击、短路或浪涌电流导入公共接地端,保护设备不受损坏。

根据应用场景和需求的不同分为三种不同种类的屏蔽模块。

ES:既可降低空间传导干扰,也可降低导体传导层(电缆屏蔽层)的传导干扰;


PE: 仅可降低导体 (线缆屏蔽层) 传导干扰;


BG:用于大电流、大电压环境下的接地防护。


这些模块、框架和附件组成一个综合性的电磁防御系统,能够应对可能出现的各种电磁干扰,如:

●大功率发电设备产生的工频干扰

●断路器、开关和刀闸动作产生的脉冲

●雷击、短路和浪涌电流

●手机和其他电子设备对敏感的电子设备造成的信号干扰等

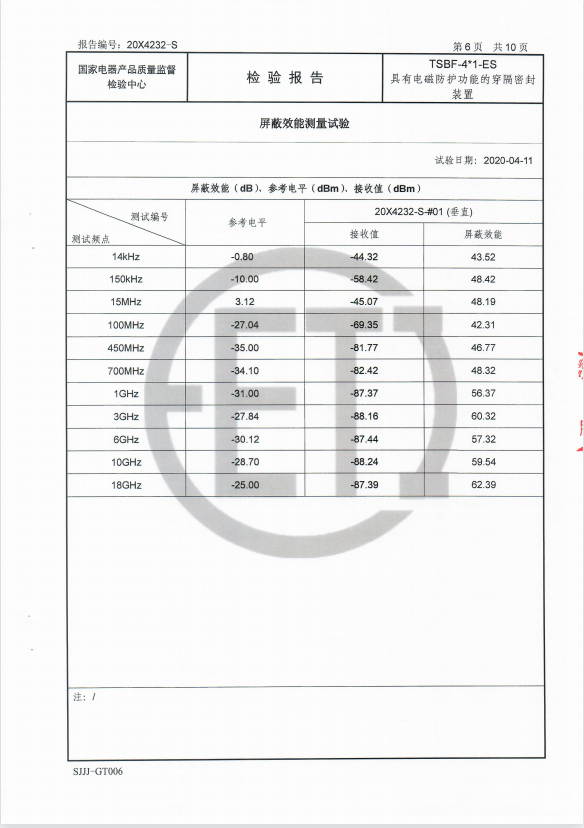

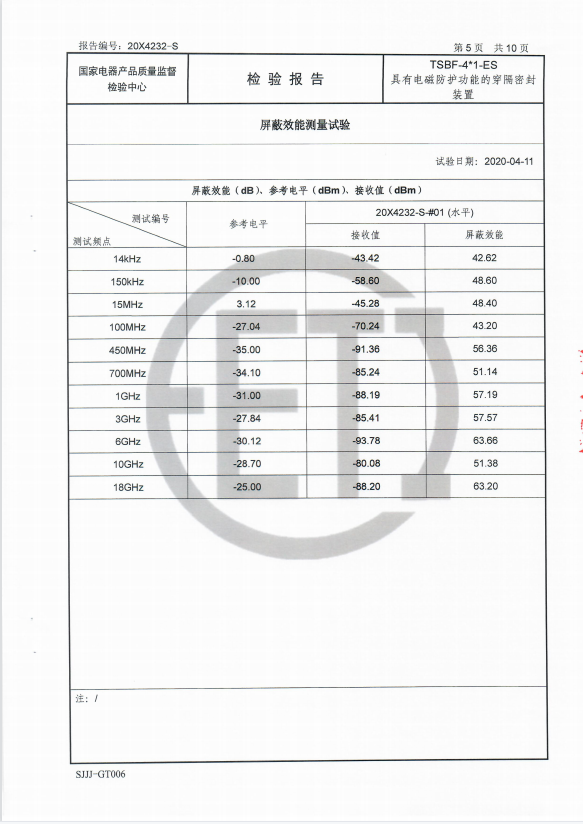

泰士特具有电磁防护功能的穿隔密封装置已完成电磁屏蔽性能测试,测试结果显示其具备高效、可靠的屏蔽性能:


泰士特电缆管道穿隔密闭保护系统应用了可剥离芯层的橡胶模块技术,以适应不同直径的电缆或管道穿隔时的密闭需求,为客户提供多种解决方案和服务。
