快速插拔短接式定子测温端子箱,10倍提升定子耐压测试效率!

快速插拔短接式定子测温端子箱,10倍提升定子耐压测试效率!
  • 公司动态

作者:
发布时间:

电厂测控专业的专工都知道,每到机组检修时,定子绕组的耐压测试是一份十分关键且繁杂的工作,需要将机组全部的定子测温电阻进行短接,然后测试其耐压等级。而将机组定子测温电阻进行短接,虽然是一个简单并没有较高技术含量的工作,一些技术人员仍然在采用使用电线短接的方式,部分电厂虽然采用了插拔式短接排的方式进行短接,但其工作量却很大,令工作人员十分头痛。另外,采用电线短接的方式还容易出线漏接、接触不可靠等问题。
基于上述需求,Testeck和三峡集团某电厂成立攻关小组,设计应用了基于定子绕组耐压测试短接的插拔式连接器,取得了良好的效果。该成果实现了在进行定子耐压测试时,仅需将端子箱内的若干个连接器对插即可实现短接,测试后将连接器拔下即可将短接的测温电阻断开,十分便利。

上述攻关项目得到业主的肯定和赞誉,并在三峡集团项目评优中获得奖项,目前已在三峡集团内其它电厂推广应用。

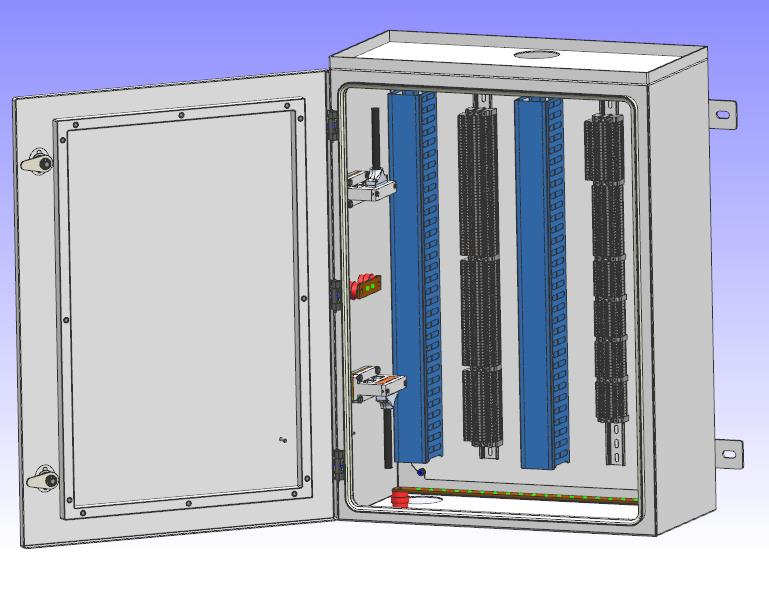

定子测温端子箱结构图

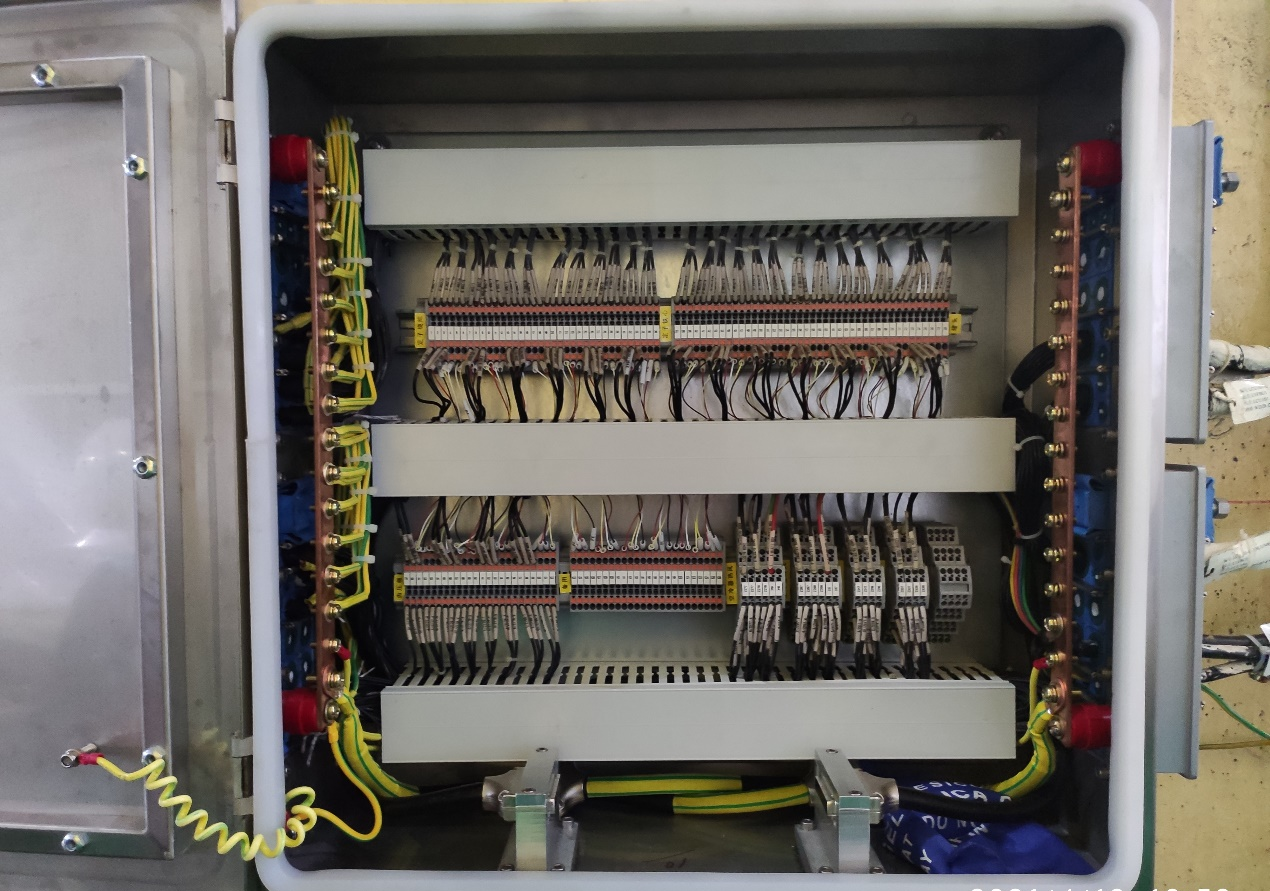

泰士特定子测温端子箱

TESTECK

在定子耐压测试时,创新性的使用了若干个插拔式连接器,即可实现在端子箱内将全部的测温电阻进行短接,测试后拔下连接器,在工作期间,又可使测温电阻保持断开。

出线配置示意图如下:

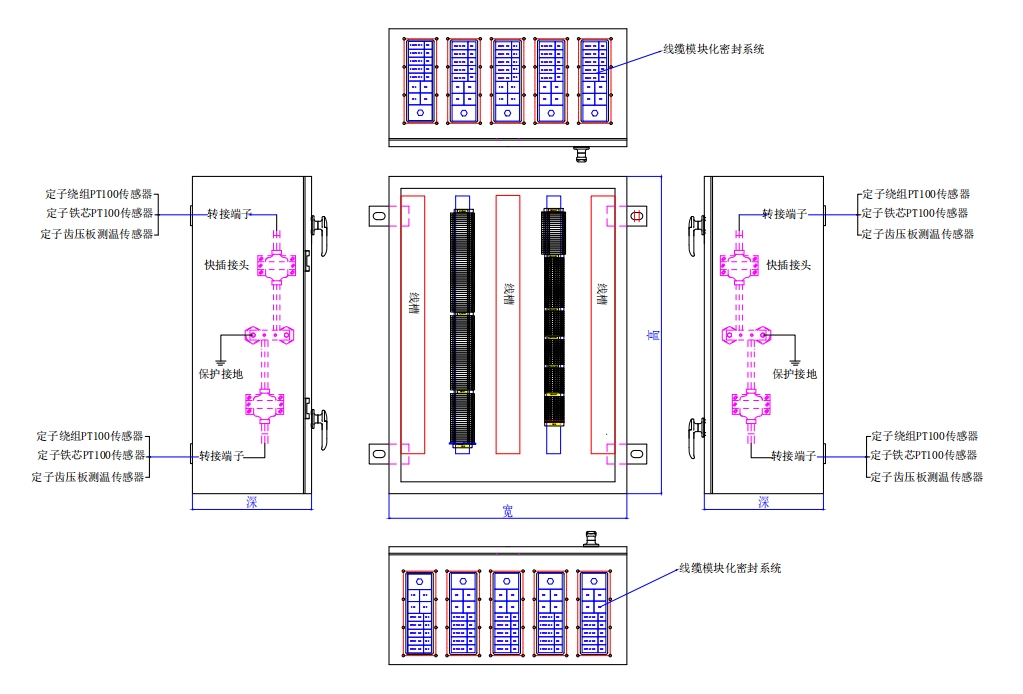

上下出线配置示意图

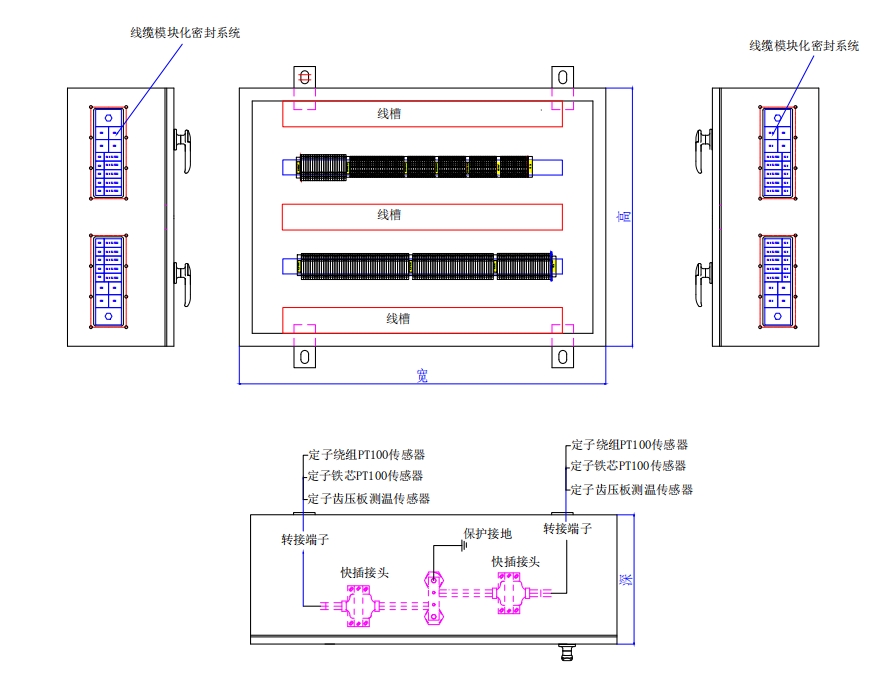

左右出现配置示意图

箱体左右两侧各布置一组接地铜排,电阻侧屏蔽层,箱体接地线及电阻短接插头接地线都安装到接地排上,电阻短接插头另一侧接到一进两出端子上,机组正常运行时,插头处于断开状态,定子耐压试验时,插头处于闭合状态,具体结构如下图所示:

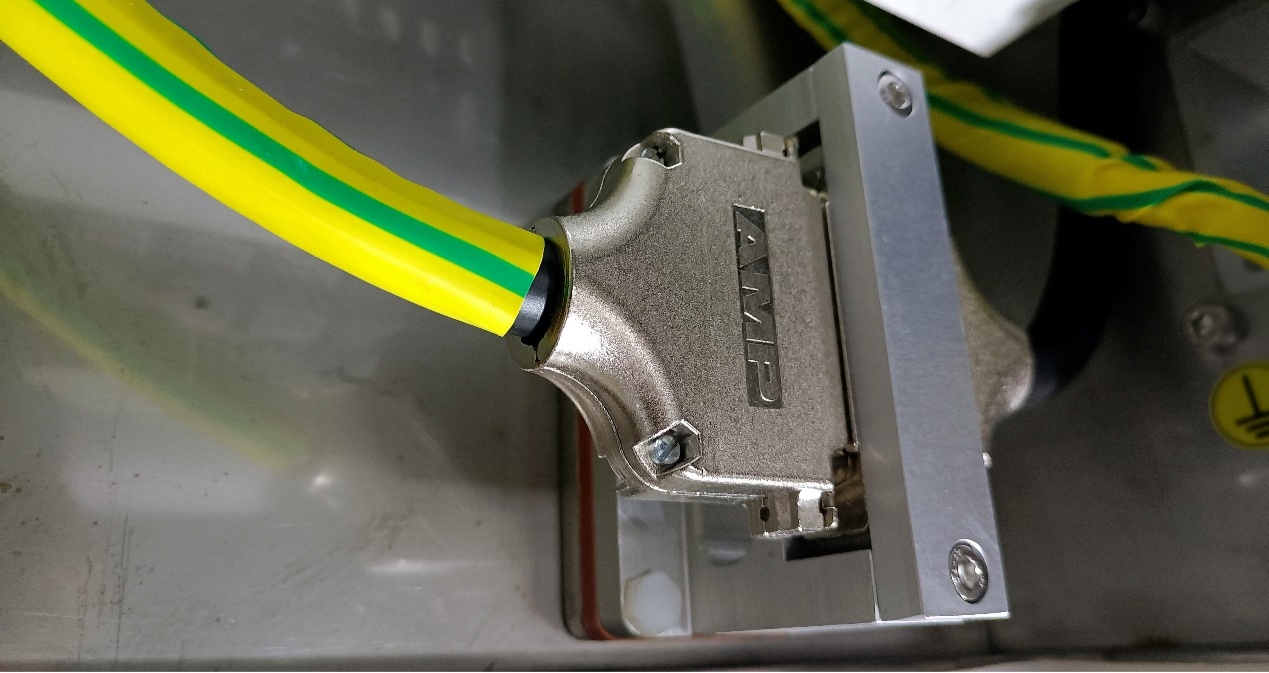

定子耐压试验闭合插头

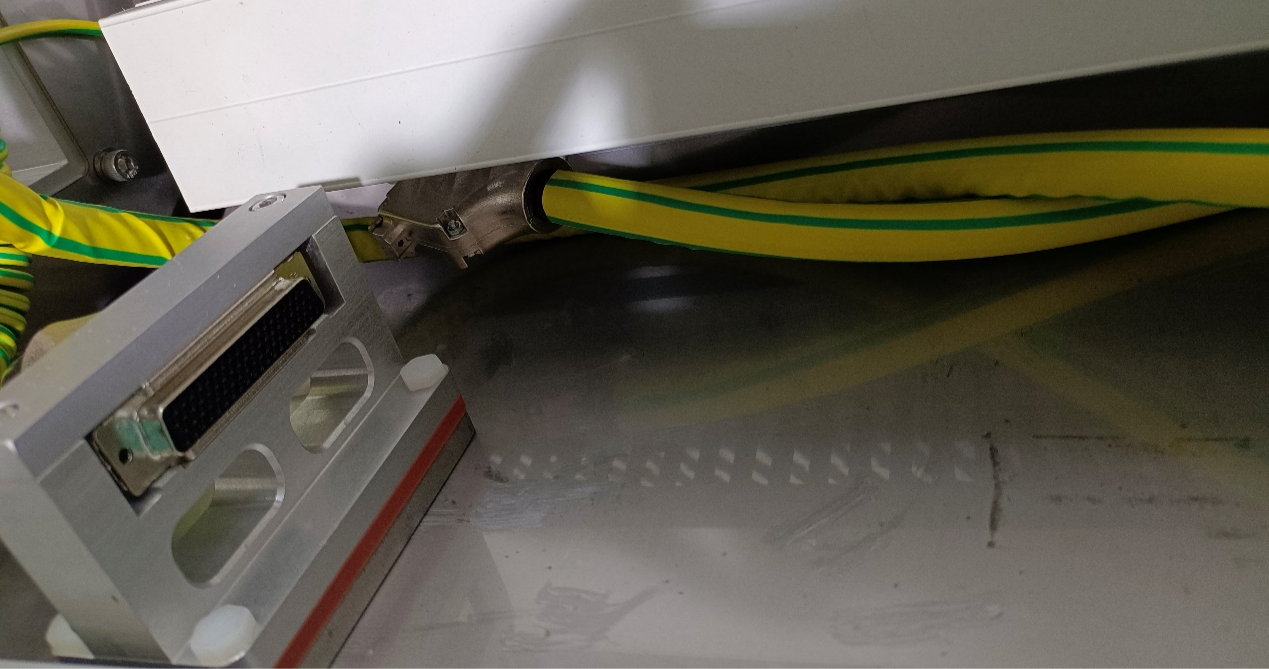

机组正常运行断开插头

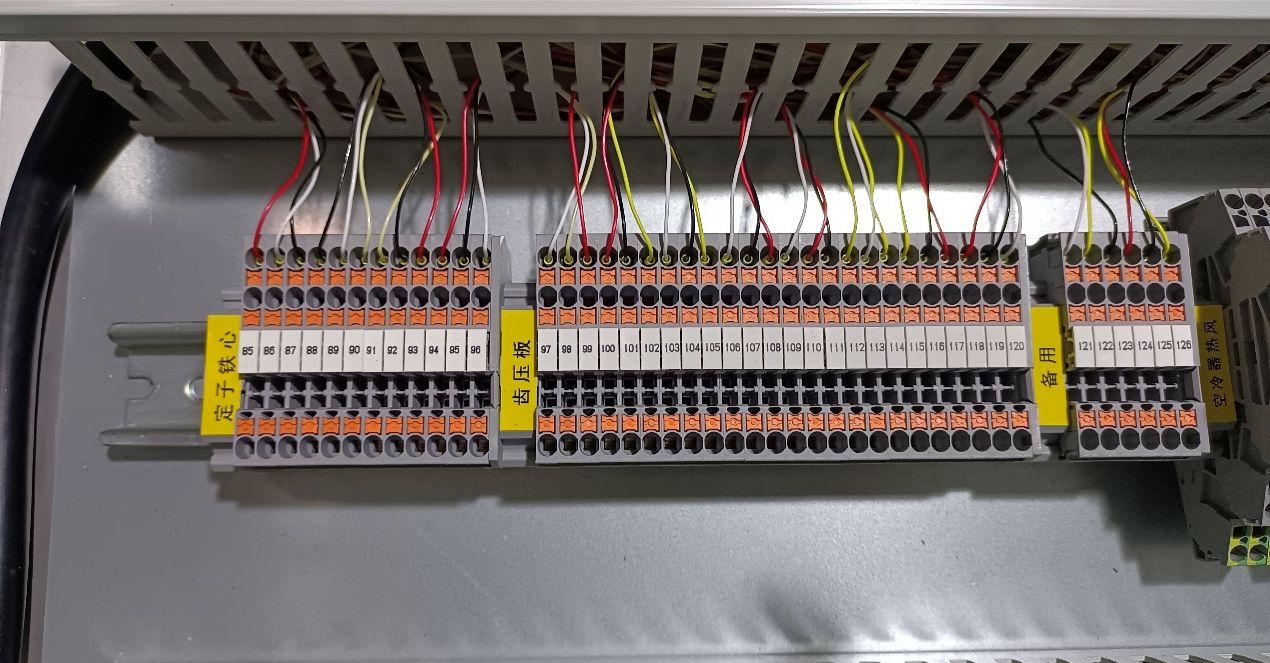

定子短接线及专用端子

箱体电缆出入口采用模块化密封组件对实施防火及密封。既可以固定电缆又能达到防火要求。

模块化密封组件是电缆过孔的极佳封堵产品,经过国家防火材料监督检验中心的型式试验;具有“应急管理部消防产品合格评定中心”颁发的CCCF认证证书;具有优良的耐腐蚀性,耐臭氧、紫外线及湿热老化,高低温环境不龟裂,较低的拉很、压缩永久变形以及高绝缘电气强度。

产品材料不含卤素等其它有害物质,烟毒性、烟密度、氧指数满足HL3危险等级要求;模块化密封组件具备IP68防护等级,具备抗振动冲击的能力,能够满足技术规范书中的防火、密封性能及其它技术指标要求。

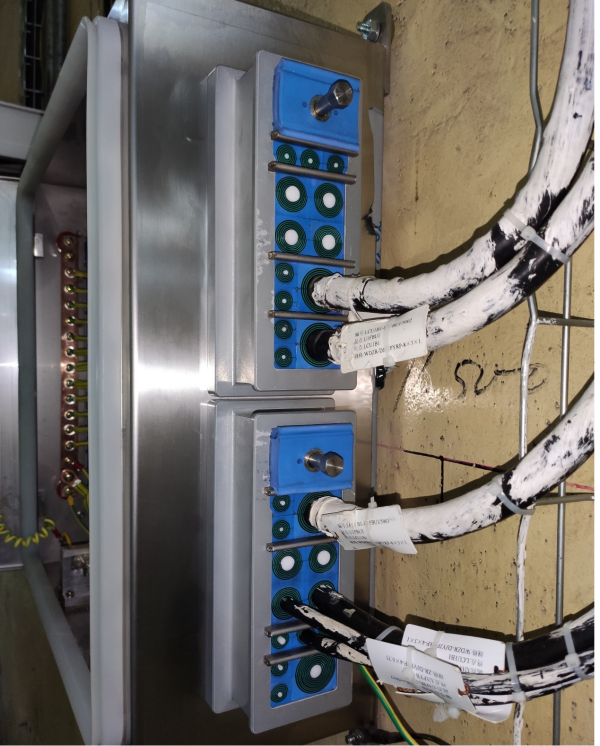

定子测温端子箱密封结构

定子测温端子箱优势

TESTECK

1.提升工作效率。

在金沙江某电站的定子耐压实验中,须将发电机定子铁芯、绕组和上下齿压板RTD电缆引线在端子箱处短接接地,以往需要4名工人2天完成,而采用泰士特定子测温端子箱改造后,仅需2名工人0.5小时即可完成,极大节省定子耐压测试时间。

2.确保数据稳定。

拔插式段结设计不用拆接电缆,不会对端子接线孔和电缆线造成损伤,减少回路接触不良造成的信号失真、测温不准现象。

3.降低维护成本。

模块式密封具有超强机械性能和密封、防火、防水性能,对箱体内部元器件及端子和触点形成了更强劲的保护,减少出现故障的几率,设备使用寿命可达30年。

定子测温端子箱应用

TESTECK

快速拔插短接式测温端子箱主要应用于应用于各种类型的电机,广泛应用于水电、火电、核电、风电、能源化工、工业制造等领域。


泰士特测温端子箱

泰士特科技是定子测温端子箱等防火密封产品的专业生产企业,具备自主的设计研发、生产制造、检测试验、施工安装、售前售后服务等全面、专业、规范的服务提供能力,具有全面、正规的企业资质、证书和产品的型式试验报告。

目前该产品已在全国各发电、输变电等电力相关企业投运多年,涉及的产品经过客户实践检验,能够完美适应国内企业的实际工况需求。
