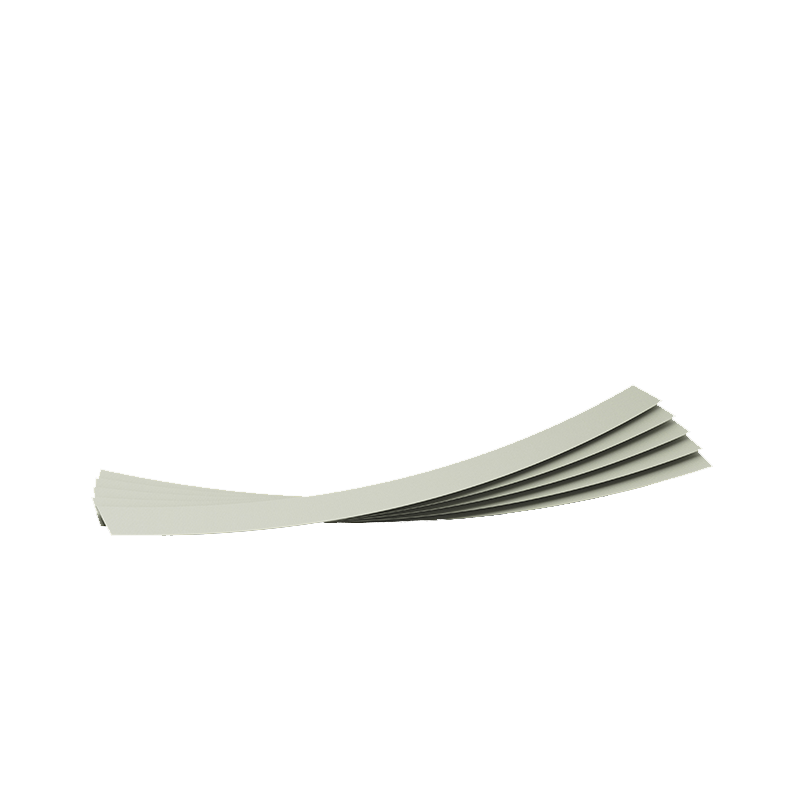

平板垫条

一、应用领域
发电机(平板状) 垫条是安装在发电机绕组线槽中， 具有衬垫、保护、绝缘及防电晕等作 用的绝缘或半导体制品。通常是用F级环氧玻璃布层压板(EPGC203、   G11 、3248 、3242等 型号) 或半导体防电晕层压板经加工而制成。具有良好的机械、电气性能， 较好的耐热性及防 电晕性能。
一般的垫条可根据其使用位置的不同而细分为：  楔下垫条、层间垫条、槽底垫条。
1、层间垫条： 一般是指安装在上、下层线圈之间的垫条。通常由绝缘层压板或半导体板 加工而成，厚度一般在3 --- 15mm范围。见图1
2、楔下垫条： 一般是指安装在上层线圈与槽楔之间的垫条。通常由绝缘层压板或半导体 板加工而成，厚度一般为：0.2mm,   0. 3mm   0.4mm,   0. 5mm   ,0.6mm,   0.8mm,   1mm, 2mm等。    见
3、槽底垫条：一般是指安装在线圈槽底部的垫条。通常由绝缘层压板或半导体板加工而 成，厚度一般为：   0. 5mm  ,0.6mm,  0.8mm,  1mm,  2mm，  3mm等。
